SQY-17D(Φ226)旋转式压片机
- 型 号：SQY-17D(Φ226)
- 类 别：压片机
- 产 地：济南
- 浏览量：1559
SQY-17D(Φ226)旋转式压片机是一种自动旋转连续压片机器，它将颗粒状原料压制成各种片剂，主要应用于制药工业的片剂生产、同时适用于化工、食品、电子、塑料、粉末冶金等工业部。
)
SQY-17D(Φ226)旋转式压片机技术资料
本机是一种自动旋转连续压片机器，它将颗粒状原料压制成各种片剂，主要应用于制药工业的片剂生产、同时适用于化工、食品、电子、塑料、粉末冶金等工业部。
一、主要结构特点:
1：外围罩壳为全封闭，采用不锈钢材料，符合GMP标准。
2：装有透明玻璃观察窗，能清楚地看到机器的工作情况且能全部打开，易于内部清理和保养。
3：本机压力大，压片片径大，能压制普通，异型，环形等多种形状片剂，特别适合多品种，小批量生 产。
4：机电一体化，所有控制器及调节装置集中于机体一侧， 易于操作。
5：配有压力过载保护装置，避免机器损坏。
6：采用油浸式润滑的传动机构，密闭在机体下方延长了使用寿命避免了交叉污染。
SQY-17D(Φ226)旋转式压片机技术资料
本机是一种自动旋转连续压片机器，它将颗粒状原料压制成各种片剂，主要应用于制药工业的片剂生产、同时适用于化工、食品、电子、塑料、粉末冶金等工业部。
一、主要结构特点:
1：外围罩壳为全封闭，采用不锈钢材料，符合GMP标准。
2：装有透明玻璃观察窗，能清楚地看到机器的工作情况且能全部打开，易于内部清理和保养。
3：本机压力大，压片片径大，能压制普通，异型，环形等多种形状片剂，特别适合多品种，小批量生 产。
4：机电一体化，所有控制器及调节装置集中于机体一侧， 易于操作。
5：配有压力过载保护装置，避免机器损坏。
6：采用油浸式润滑的传动机构，密闭在机体下方延长了使用寿命避免了交叉污染。

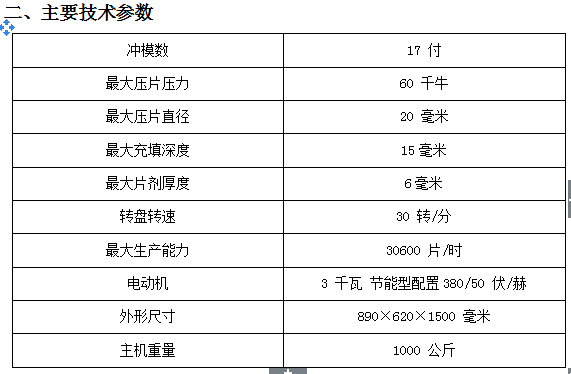

二、主要技术参数
|
冲模数 |
17 付 |
|
最大压片压力 |
60 千牛 |
|
最大压片直径 |
20 毫米 |
|
最大充填深度 |
15毫米 |
|
最大片剂厚度 |
6毫米 |
|
转盘转速 |
30 转/分 |
|
最大生产能力 |
30600 片/时 |
|
电动机 |
3 千瓦 节能型配置380/50 伏/赫 |
|
外形尺寸 |
890×620×1500 毫米 |
|
主机重量 |
1000 公斤 |

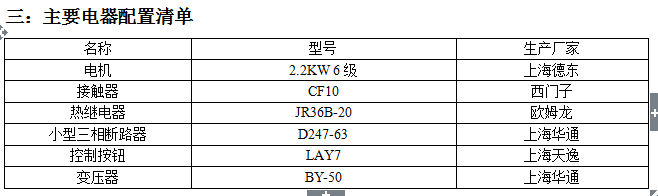

三：主要电器配置清单
|
名称 |
型号 |
生产厂家 |
|
电机 |
2.2KW 6级 |
上海德东 |
|
接触器 |
CF10 |
西门子 |
|
热继电器 |
JR36B-20 |
欧姆龙 |
|
小型三相断路器 |
D247-63 |
上海华通 |
|
控制按钮 |
LAY7 |
上海天逸 |
|
变压器 |
BY-50 |
上海华通 |

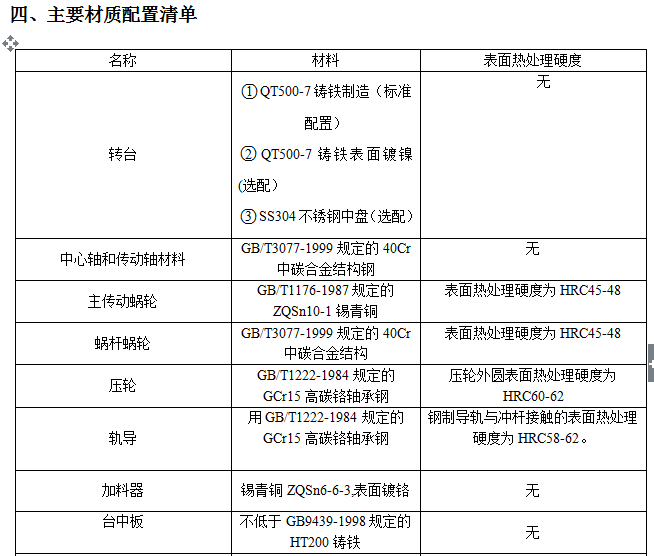

四、主要材质配置清单
|
名称 |
材料 |
表面热处理硬度 |
|
转台 |
1QT500-7铸铁制造（标准配置）
2QT500-7铸铁表面镀镍(选配）
3SS304不锈钢中盘（选配） |
无 |
|
中心轴和传动轴材料 |
GB/T3077-1999规定的40Cr中碳合金结构钢 |
无 |
|
主传动蜗轮 |
GB/T1176-1987规定的ZQSn10-1锡青铜 |
表面热处理硬度为HRC45-48 |
|
蜗杆蜗轮 |
GB/T3077-1999规定的40Cr中碳合金结构 |
表面热处理硬度为HRC45-48 |
|
压轮 |
GB/T1222-1984规定的GCr15高碳铬轴承钢 |
压轮外圆表面热处理硬度为HRC60-62 |
|
轨导 |
用GB/T1222-1984规定的GCr15高碳铬轴承钢 |
钢制导轨与冲杆接触的表面热处理硬度为HRC58-62。
|
|
加料器 |
锡青铜ZQSn6-6-3,表面镀铬 |
无 |
|
台中板
|
不低于GB9439-1998规定的HT200铸铁 |
无 |
|

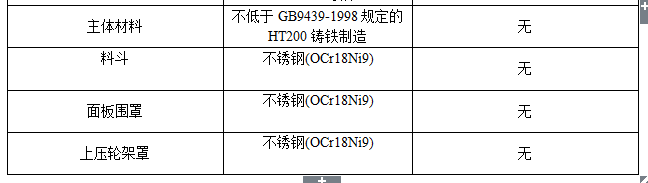

主体材料 |
不低于GB9439-1998规定的HT200铸铁制造 |
无 |
|
料斗
|
不锈钢(OCr18Ni9)
|
无 |
|
面板围罩 |
不锈钢(OCr18Ni9)
|
无 |
|
上压轮架罩 |
不锈钢(OCr18Ni9)
|
无 |
